PX01A – 通用型显示屏测试信号发生器（显示屏测试与调试治具）

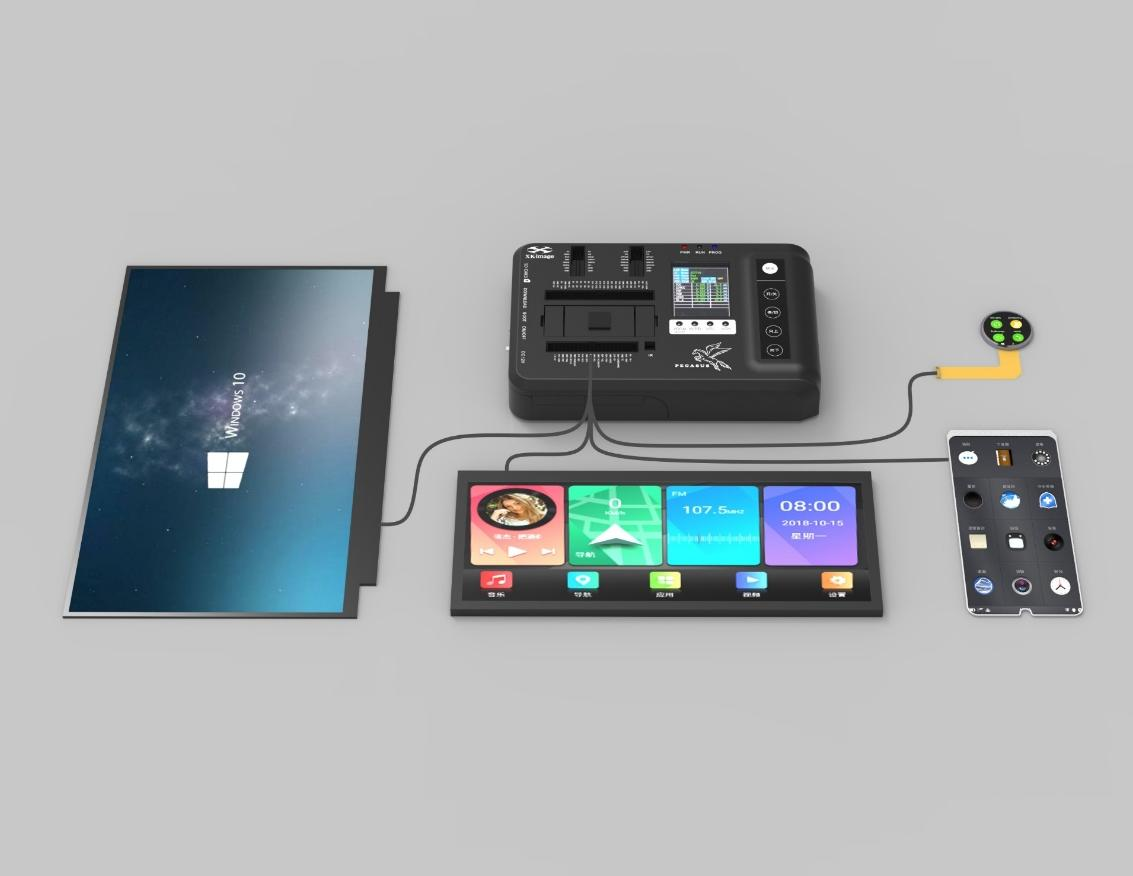

此款PX01A显示屏测试治具是一款通用型万能图像显示信号发生器，用于LCD/AMOLED等各类模组显示屏测试。广泛用于各类手机屏、车载屏、工控屏、游戏机屏、平板屏、电脑屏等工厂生产中测试和模组厂工程师开发项目时调试效果与样品测试。

— 支持的显示接口类型： SPI3线1通 / SPI3线2通 / SPI4线1通 / I2C(IIC) / QSPI / 无RAM QSPI / MCU / RGB / MIPI D-PHY / MIPI C-PHY / LVDS / eDP / vByOne / ISP(In-System Programming)

MIPI和LVDS支持4通道和8通道，MIPI支持：Video Mode/Command Mode

— 最大分辨率：up to 2560*1600（常规）；up to 3840*2160@60Hz (DSC压缩模式下)

–显示画面：BMP图片，红/绿/蓝/黑/白/灰，棋盘格，Crosstalk，灰阶，彩条，Flicker等

— TP接口： I2C / SPI，支持触摸画线测试

— 电源：支持VSP（ELVDD）、VSN（ELVSS）、VLIN、 VGH、 VGL、 AVDD、VCOM（OTP）、 VCI、IOVCC、VBL、LEDA、LEDK、5V等输出，配合电源监控模块可实现电流/电压卡控

— 按键：电源开/关，烧录，自动播放/暂停，下一个画面，上一个画面

–开发模式：支持高级开发模式（STM32 二次开发）与快捷开发模式（提供配套的PC软件）

— 调试工具：提供配套上位机调试套件LcdTools软件工具

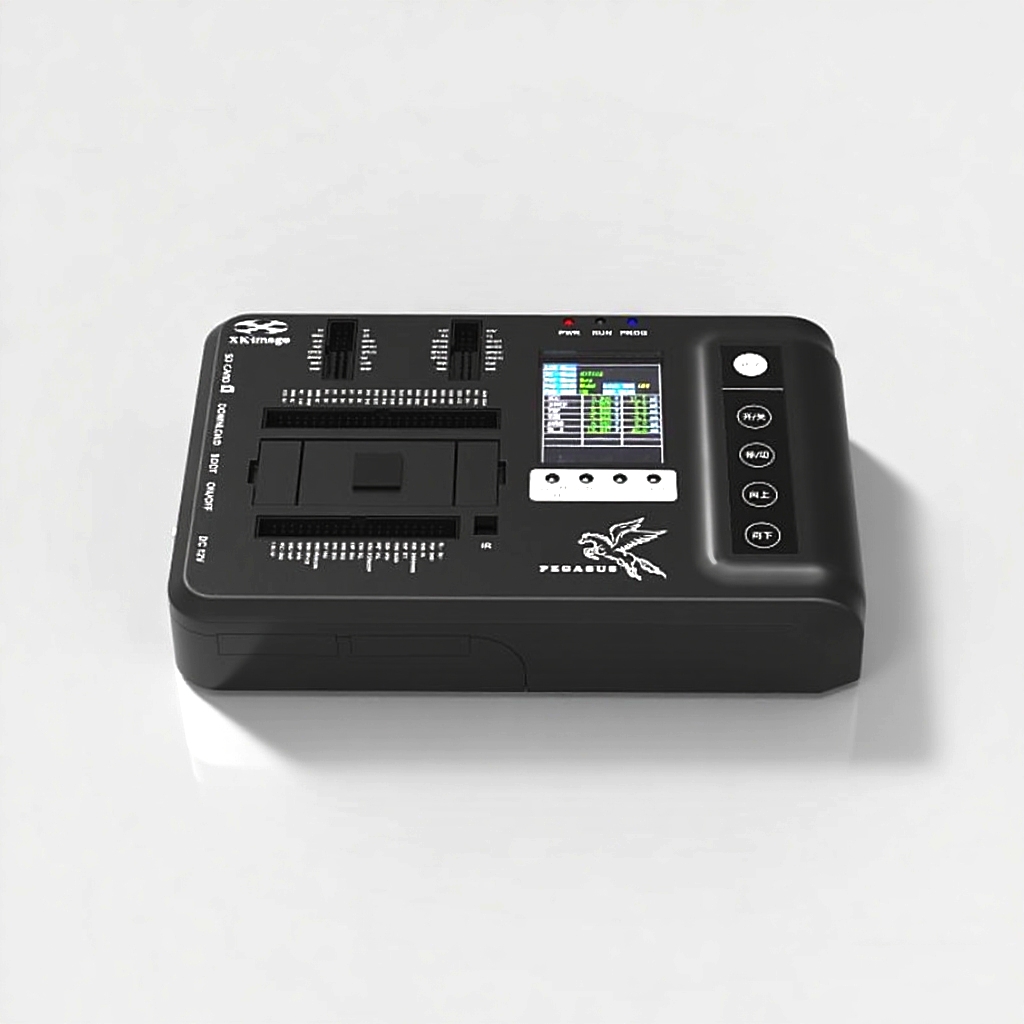

治具外形参数：

规格：长201.5*宽135*高36.2mm

颜色：黑色

型号：PX01A
